圆筒混淆机衬板|混料机陶瓷衬板的装置施工与更换
2022-09-23??
来源:918博天堂特瓷??
作者:918博天堂特瓷??
阅读:
烧结球团系统中,装置
耐磨陶瓷衬板是解决混淆机(混料机)内部粘料挂料的重要步伐。凭据差别的设计计划,可以接纳直粘型陶瓷衬板或三合一陶瓷衬板,两种
混淆机衬板的装置工艺与更换方法差别,但都属于有限空间作业,施工难度和危险系数都比较高,必须严格凭据宁静治理制度规范作业。
一、混淆机直粘型陶瓷衬板装置办法
1、焊接螺栓:依据角钢压条的选用间距(一般建议1m左右)均分筒体圆周,按分好的间距在筒体上焊好载丝螺栓,确保焊接牢固。
2、外貌处理:
(1)除锈打磨:将混料机筒体内壁清扫打磨除锈,去除锈蚀和氧化层,见铁白色。
(2)清洗:打磨后需要用稀释剂将外貌清洗洁净,目的是清除打磨后留下的灰屑和油渍,确保粘接面清洁。
3、调胶:凭据调胶配比进行胶粘剂的调配,每公斤粘胶剂按一定比例加入催干剂和催化剂。粘胶开启后,为包管其粘接强度,需要重复搅拌,使胶成糊状。
4、开胶:
(1)在清理洁净的混淆机内壁均匀的涂满胶粘剂,一定要开满不可有缺胶现象。
(2)在排好版的瓷片上开胶,正面及四个侧面都要开满胶,并包管所有漏洞均涂满胶。
5、陶瓷粘接:
(1)当瓷块和混淆机筒壁开胶后,应迅速粘接贴合,接着用刀片沿瓷片缝将胶纸划开,可以用木锤敲击,确保瓷片压实,使多余的胶液从瓷缝中溢出,贴合后胶层厚度应在1-1.5mm以内,以包管粘接强度,同时确保陶瓷衬板外表平滑平整,无滑痕及破裂现象。
(2)在混料机圆筒直径截面偏向进行错缝粘贴,用小瓷片调理,制止物料转动时对陶瓷直线型漏洞进行磨损冲洗。
(3)纳胶补缝,陶瓷片之间的间隙不要凌驾0.3mm,在陶瓷片的间隙处用耐磨胶粘剂填补,粘接剂涂抹均匀,确保没有漏涂现象。
6、角钢装置:衬板装置完毕将角钢牢固在螺栓上,并装好垫片和螺帽。
7、固化:粘贴完毕,无质量问题后开始固化。固化时间为24-48小时即可运行;如需缩短固化时间,应加温固化。

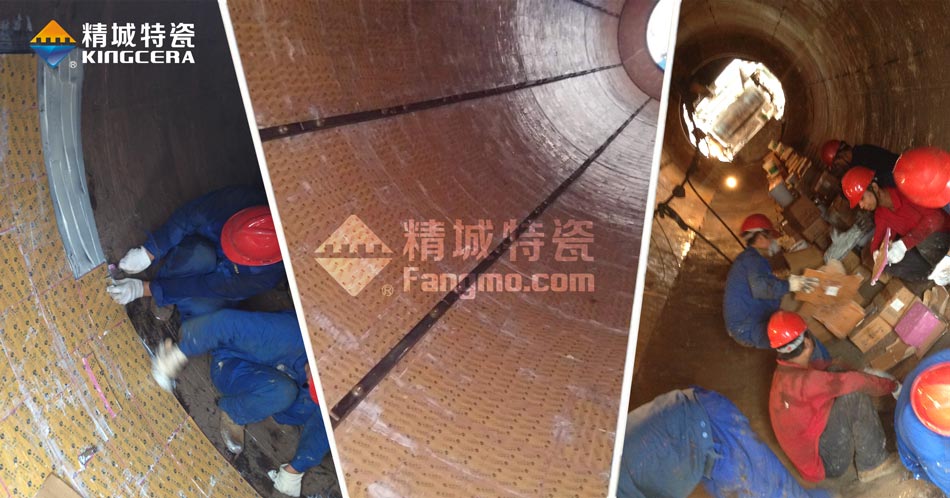

圆筒混淆机筒体衬板装置施工

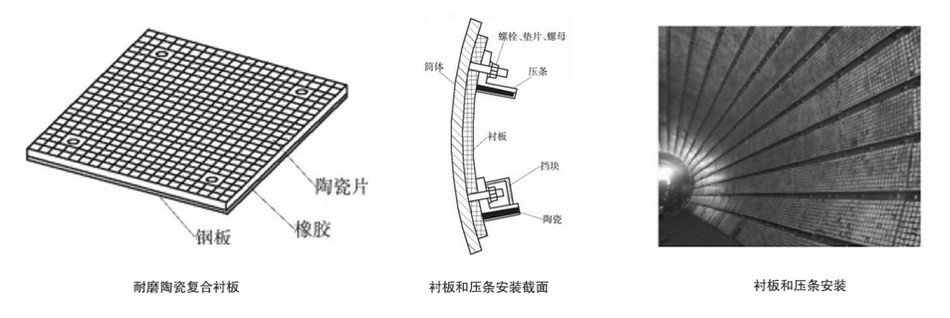

二、混淆机三合一复合陶瓷衬板的装置施工
1、将混淆机筒体除锈打磨,凭据装置图纸焊接载丝螺栓到筒体上;
2、将三合一陶瓷复合衬板的装置孔瞄准载丝螺栓贴到筒体上;
3、在衬板上方装置紧固压条,用螺母牢固,最后将螺母和螺栓焊死。
由于压条、螺栓螺母等紧固件材质为普通碳钢,其耐磨性能远低于耐磨陶瓷,容易磨损。因此可以通过接纳在压条的迎料侧装置一层耐磨陶瓷,并给螺栓增设掩护挡块等步伐,来包管衬板的整体使用寿命。
参考文章:
[1]吴黎明,陶瓷衬板在宣钢360m2烧结机圆筒混淆机上的应用[J].河北冶金,2013(3):18-20.
[2]王桂林,烧结圆筒混淆机的衬板选型和装置方法革新[J].设备治理与维修,2021(1):88-89.
